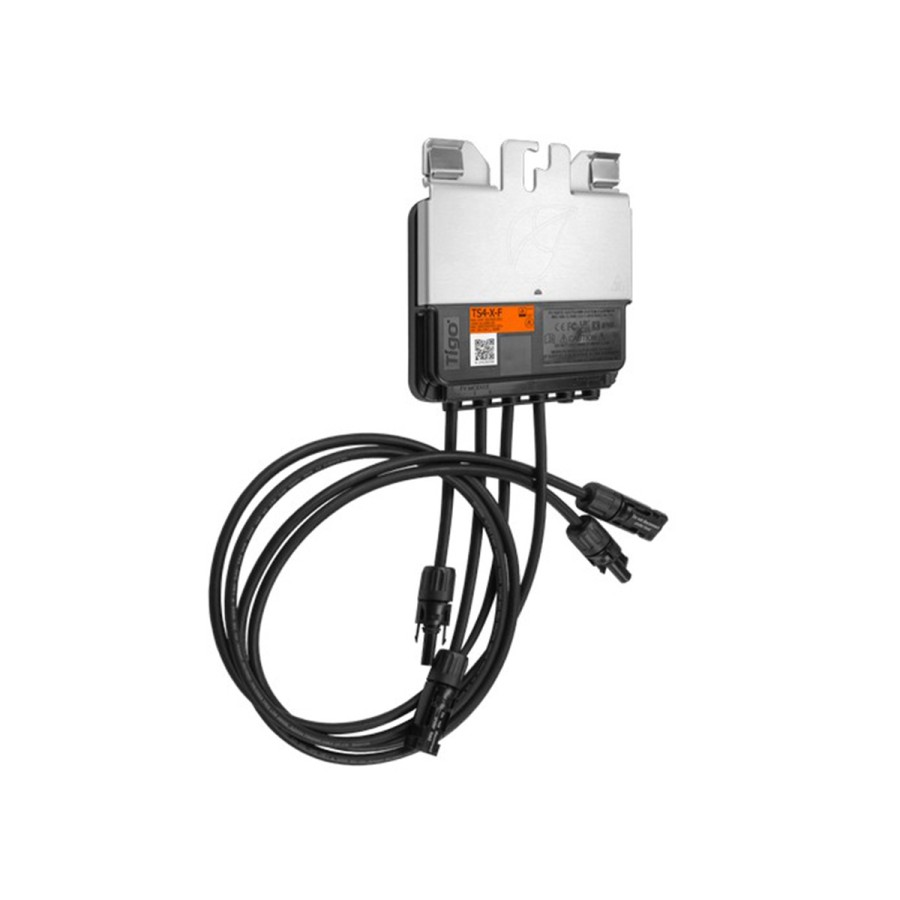

Tigo TS4-X-F — модуль швидкого відключення до 800 Вт
- Модель: TS4-X-F
- Наявність: В наявності
-
Уточнюйте
Tigo TS4-X-F — модуль швидкого відключення для сонячних панелей потужністю до 800 Вт. Цей пристрій забезпечує безпечне та нормативно сумісне швидке відключення (Rapid Shutdown) для високопотужних фотомодулів із струмом до 25 А (Isc). Відповідає вимогам стандарту NEC 690.12 (версії 2017, 2020, 2023) при встановленні з передавачем Tigo RSS Transmitter або інвертором із вбудованим сертифікованим передавачем Tigo. Модель також має опцію оновлення до TS4-X-S, що додає моніторинг на рівні модуля та підтримку функції Multi-factor Rapid Shutdown для підвищеної безпеки.
Переваги:
- Номінальна потужність 800 Вт, струм 25 А (ISC) — підтримує новітні високопотужні та високострумові модулі.
- Проста та швидка установка — кріпиться на стандартну рамку PV-модуля або монтажну конструкцію
- Автоматичне відключення — при втраті мережі змінного струму масив PV переходить у режим швидкого відключення
- Швидке відключення — сертифікований за стандартами UL компонент системи PVRSS, який працює через PLC-комунікацію із передавачами RSS (обов’язкові для роботи)
- Можливість оновлення до версії TS4-X-S для розширених функцій моніторингу та безпеки
- Сумісність з будь-якою системою — підтримує тисячі моделей інверторів більш ніж від 50 виробників
- Гарантія 25 років.
Основні характеристики:
| Функціональність | |
| Швидке відключення (Rapid Shutdown) | ✔ |
| Електричні характеристики | |
| Максимальний струм (IMP / ISC) | 20 А / 25 А |
| Діапазон вхідної напруги (VMP) | 12 – 80 В |
| Максимальна вхідна напруга | 80 В |
| Максимальна системна напруга (VMAX) | 1000 В / 1500 В1 |
| Максимальний вихідний струм (IMAX) | 20 А |
| Максимальна вихідна потужність (PMAX) | 800 Вт |
| Максимальна ефективність | 99,6 % |
| Рекомендований запобіжник | 30 А |
| Вихід за стандартом AS 5033 | |
| Максимальний вихідний струм (IDCU MAX) | — |
| Максимальна вихідна напруга (VDCU MAX) | — |
| Максимальна вихідна потужність (PDCU MAX) | — |
| Швидке відключення (Rapid Shutdown) | |
| Провідник TS4 | 12 AWG |
| Час спрацьовування відключення | < 30 сек. |
| Обмеження контрольного провідника PVRSE | ≤240 VA, ≤8 А, ≤30 В DC |
| Сертифікація UL 1741 PVRSE | Так |
| Тип зв’язку | Бездротовий2 та/або PLC3 |
| Підключення | |
| Довжина вхідних кабелів (від модуля) | 0.6 м або 1.2 м |
| Довжина вихідних кабелів (до стрінгу) | 1.2 м або 2.0 м |
| Тип конекторів | MC4 / EVO2 |
| Експлуатаційні характеристики | |
| Робоча температура | –40 °C ... +85 °C |
| Температура зберігання | –20 °C ... +65 °C |
| Максимальна висота | 3000 м (9840 футів) |
| Клас захисту | IP68 |
| Механічні параметри | |
| Розміри (В × Ш × Д) | 139,7 × 138,4 × 22,9 мм (5.4 × 5.5 × 0.9 дюйма) |
| Вага | 520 г (1.15 фунта) |
| Загальні відомості | |
|---|---|
| Відповідність стандартам | FCC, IC, CE-EMC, CE-RED, CISPR 31, CSA 22.2, IEC 62109, UL 1741 PVRSE/PVRSS, UL3741 PVHCE |
| Гарантія | 25 років |
1 Залежно від UL/IEC сертифікації
2 Використовуючи Tigo Access Point (TAP) та Cloud Connect Advanced (CCA)
3 Використовуючи Tigo RSS Transmitter через PLC-комунікацію
* Точність довжин кабелів — у межах ±3%
Моделі для замовлення:
| Артикул (Part Number) | Максимальна напруга (VMAX) | Сертифікація (UL/IEC) | Довжина кабелів (вхід/вихід) | Конектори |
| 509-320612-2501 | 1500 В / 1500 В | UL / IEC | 0.6 / 1.2 м | EVO2 |
| 509-321220-2501 | 1500 В / 1500 В | UL / IEC | 1.2 / 2.0 м | EVO2 |
| 509-340612-2501 | 1500 В / 1000 В | UL / IEC | 0.6 / 1.2 м | MC4 |
| 509-341220-2501 | 1500 В / 1000 В | UL / IEC | 1.2 / 2.0 м | MC4 |
* Точність довжин кабелів — у межах ±3%.
