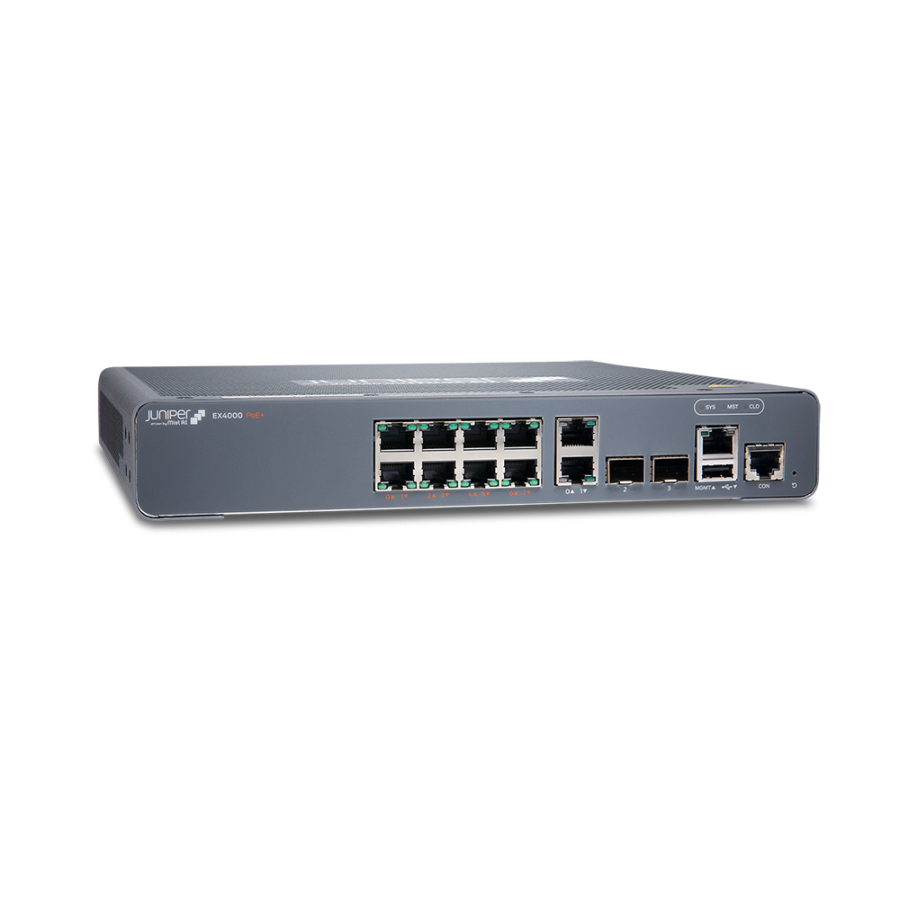

Комутатор Juniper EX4000-8P

Juniper EX4000-8P — компактний керований комутатор доступу, призначений для корпоративних офісів, філій, торговельних об’єктів, навчальних закладів, готелів та інших мереж із невеликою або середньою кількістю підключених пристроїв.

Модель оснащена вісьмома портами 10/100/1000BASE-T RJ45 із підтримкою PoE+, двома додатковими портами Gigabit Ethernet RJ45 без PoE та двома uplink-портами SFP/SFP+ зі швидкістю 1 або 10 Гбіт/с.

Загальний бюджет живлення PoE становить 120 Вт, а максимальна потужність одного PoE-порту — до 30 Вт. Комутатор можна використовувати для підключення та живлення IP-телефонів, бездротових точок доступу, IP-камер, терміналів, систем контролю доступу та іншого сумісного обладнання.

Juniper EX4000-8P працює під керуванням Junos OS, підтримує технології рівнів L2 і L3 та може керуватися локально через командний рядок або хмарну платформу Juniper Mist. Безвентиляторна система охолодження дозволяє встановлювати пристрій у приміщеннях, де небажаний шум від вентиляторів.

Основні переваги Juniper EX4000-8P

• 8 портів Gigabit Ethernet RJ45 із підтримкою PoE+;
• максимальна потужність PoE до 30 Вт на порт;
• загальний бюджет PoE 120 Вт;
• підтримка Fast PoE і Perpetual PoE;
• 2 додаткові порти Gigabit Ethernet RJ45 без PoE;
• 2 uplink-порти SFP/SFP+ 1/10 Гбіт/с;
• можливість налаштування SFP+ портів як Virtual Chassis Ports;
• об’єднання до шести комутаторів EX4000 у Virtual Chassis;
• підтримка технологій комутації L2 і маршрутизації L3;
• операційна система Junos OS;
• хмарне керування через Juniper Mist;
• підтримка Zero-Touch Provisioning;
• окремий Ethernet-порт керування;
• консольний порт RJ45;
• порт USB 2.0 Type-A;
• кнопка скидання до заводських налаштувань;
• код додавання пристрою до Juniper Mist;
• безвентиляторне охолодження природною конвекцією;
• вбудований блок живлення змінного струму;
• компактний корпус висотою 1U;
• кілька варіантів встановлення.

Вісім портів PoE+

Вісім основних мережевих портів Juniper EX4000-8P підтримують швидкості 10/100/1000 Мбіт/с і технологію Power over Ethernet Plus.

Кожен із цих портів може подавати до 30 Вт живлення сумісному пристрою. Загальна потужність, доступна для підключеного PoE-обладнання, становить 120 Вт.

Бюджету 120 Вт достатньо, наприклад, для одночасного підключення кількох IP-телефонів, камер відеоспостереження або бездротових точок доступу. Фактична кількість пристроїв залежить від споживаної ними потужності.

Комутатор також підтримує Fast PoE і Perpetual PoE. Ці технології допомагають швидше відновлювати подавання живлення після перезапуску та підтримувати живлення підключених пристроїв під час окремих програмних операцій.

Додаткові порти RJ45

Окрім восьми PoE-портів, на передній панелі розташовані два додаткові порти 10/100/1000BASE-T RJ45. Ці порти не підтримують PoE і можуть використовуватися для підключення маршрутизатора, сервера, іншого комутатора або обладнання, якому не потрібне живлення через Ethernet.

Додаткові RJ45-порти позначені номерами 0 і 1. Вони працюють як звичайні мережеві порти та не можуть використовуватися як порти Virtual Chassis.

Два uplink-порти SFP/SFP+

Juniper EX4000-8P має два порти SFP/SFP+, які підтримують швидкості 1 і 10 Гбіт/с. Вони можуть використовуватися для підключення комутатора до магістральної мережі, сервера, комутатора агрегації або віддаленого мережевого вузла.

Порти SFP/SFP+ позначені номерами 2 і 3. За замовчуванням вони працюють як мережеві uplink-порти, але можуть бути перетворені на Virtual Chassis Ports за допомогою команд Junos OS CLI.

Оптичні трансивери SFP/SFP+ і кабелі прямого підключення не входять до стандартної комплектації та замовляються окремо.

Virtual Chassis

Технологія Juniper Virtual Chassis дозволяє об’єднати до шести комутаторів EX4000 в один логічний пристрій. Об’єднана система може керуватися через одну IP-адресу як єдиний комутатор.

У моделі EX4000-8P для формування Virtual Chassis використовуються два порти SFP+ 10GbE, попередньо налаштовані як Virtual Chassis Ports.

Порти RJ45 0 і 1 не підтримують роботу як VCP. Формування Virtual Chassis також не підтримується з трансивером 10GBASE-T, установленим у VC-порт.

Керування через Juniper Mist

EX4000-8P є cloud-ready комутатором і може додаватися до хмарної платформи Juniper Mist. Для цього на передній панелі передбачено код додавання пристрою.

Juniper Mist дозволяє централізовано виконувати налаштування, моніторинг, оновлення програмного забезпечення, діагностику та керування комутаторами, установленими в різних локаціях.

Підтримка Zero-Touch Provisioning дозволяє автоматизувати первинне підключення та застосування конфігурації після додавання комутатора до організації Juniper Mist.

Для використання Juniper Mist Wired Assurance потрібна відповідна ліцензія. Без ліцензії Mist комутатор можна налаштовувати локально через Junos OS CLI.

Локальне керування

Для позасмугового керування передбачено окремий Ethernet-порт RJ45 із позначенням MGMT. Консольний порт RJ45 із позначенням CON використовується для початкового налаштування й діагностики.

Також на передній панелі розташований порт USB 2.0 Type-A, кнопка Pin Hole Reset і системні світлодіодні індикатори SYS, MST і CLD.

Безвентиляторне охолодження

Juniper EX4000-8P не має вбудованих вентиляторів. Охолодження внутрішніх компонентів здійснюється природною конвекцією через вентиляційні отвори корпусу.

Під час установлення не можна перекривати отвори у верхній частині корпусу. Для монтажу під столом потрібно залишити приблизно 15,2 см вільного простору навколо комутатора.

Під час встановлення безвентиляторного комутатора у стійку виробник вимагає залишати 2U вільного простору над пристроєм.

Варіанти встановлення

Стандартним способом встановлення EX4000-8P є розміщення на столі або іншій рівній горизонтальній поверхні.

За допомогою окремих монтажних комплектів комутатор також можна встановити:

• у двостійкову 19-дюймову стійку — комплект EX4000-2PST-RMK;
• на стіну або під стіл — комплект EX4000-WMK;
• на металеву поверхню — комплект EX4000-MMK;
• на DIN-рейку — комплект EX4000-DRK;
• із захистом кабельних підключень — Cable Guard EX4000-8-CGD.

Монтажні комплекти не входять до стандартної комплектації EX4000-8P і замовляються окремо.

Технічні характеристики Juniper EX4000-8P

Комплектація

• комутатор Juniper EX4000-8P — 1 шт.;
• вбудований блок живлення — 1 шт.;
• кабель живлення відповідно до регіону постачання — 1 шт.;
• фіксатор кабелю живлення — 1 шт.;
• захисні заглушки портів SFP — 2 шт., попередньо встановлені;
• Documentation Roadmap, ліцензійна угода EULA та гарантійна картка — 1 комплект.

Комплекти для монтажу у стійку, на стіну, під стіл, на DIN-рейку або металеву поверхню до стандартної комплектації не входять.

Трансивери SFP/SFP+, оптичні кабелі та DAC-кабелі замовляються окремо.
