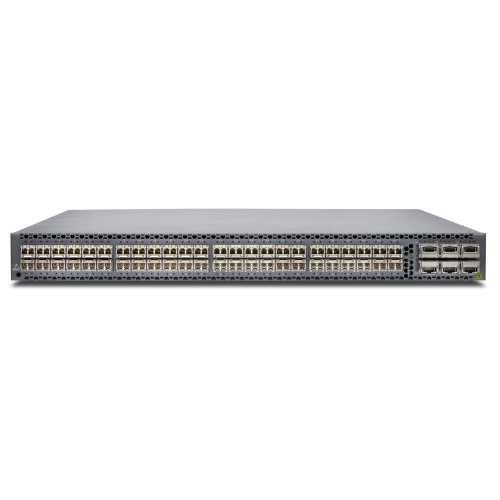

Комутатор Juniper QFX5100-48S

Juniper QFX5100-48S — високопродуктивний керований комутатор доступу для центрів обробки даних, серверних мереж, віртуалізованої інфраструктури та архітектур Top-of-Rack. Модель поєднує високу щільність портів 10GbE, висхідні інтерфейси 40GbE, низьку затримку та розширені функції Junos OS.

Комутатор оснащений 48 портами SFP/SFP+, які можуть використовуватися для підключень 1GbE або 10GbE, а також шістьма портами QSFP+ зі швидкістю 40 Гбіт/с. Кожен порт QSFP+ можна розділити на чотири незалежні інтерфейси 10GbE за допомогою сумісного breakout-кабелю.

У стандартній конфігурації QFX5100-48S підтримує 48 портів 10GbE і 6 портів 40GbE. Після поділу всіх шести QSFP+ портів загальна кількість доступних інтерфейсів 10GbE може становити до 72. Порти SFP/SFP+ також підтримують до 48 оптичних інтерфейсів 1GbE, при цьому кількість мідних SFP-модулів 1GbE обмежена 24.

Juniper QFX5100-48S забезпечує комутаційну продуктивність до 1,44 Тбіт/с і обробку до 1,08 мільярда пакетів за секунду. Підтримка режимів cut-through і store-and-forward забезпечує передавання даних зі швидкістю лінії, низький джитер та затримку від 550 нс.

Апаратна платформа включає двоядерний процесор Intel із частотою 1,5 ГГц, 8 ГБ оперативної пам’яті, внутрішній SSD-накопичувач місткістю 32 ГБ і 12 МБ спільної буферної пам’яті. Гнучка таблиця пересилання дозволяє розподіляти апаратні ресурси між MAC-адресами, записами Layer 3 Host і таблицями LPM.

Комутатор працює під керуванням операційної системи Junos OS і підтримує функції Layer 2, Layer 3, MC-LAG, Virtual Chassis, FCoE, Data Center Bridging, VXLAN, EVPN, OVSDB та MPLS. Базове програмне забезпечення включає RIP і OSPF для IPv4 та IPv6. Для використання IS-IS, BGP, VXLAN і MPLS передбачена розширена ліцензія QFX-JSL-EDGE-ADV1.

Технологія Virtual Chassis дозволяє об’єднати до десяти сумісних комутаторів у єдиний логічний пристрій з однією IP-адресою. Підтримуються Graceful Routing Engine Switchover, Nonstop Routing і Nonstop Bridging для підвищення доступності мережі.

Juniper QFX5100-48S підтримує автоматизацію за допомогою Python, Puppet, Chef, Zero-Touch Provisioning, OpenStack Neutron і сценаріїв Junos OS. Вбудована Insight Technology забезпечує моніторинг використання буферів, мікросплесків трафіку, затримок і перевантажених ділянок мережі.

Для живлення використовуються два резервовані блоки живлення з можливістю гарячої заміни. Доступні модифікації з живленням AC або DC та з напрямком повітряного потоку спереду назад або ззаду вперед. Вентиляторні модулі мають змінну швидкість і резервування за схемою N+1.

Основні переваги Juniper QFX5100-48S

• 48 портів SFP/SFP+ із підтримкою 1GbE та 10GbE;
• 6 портів QSFP+ 40GbE;
• можливість поділу кожного QSFP+ на 4 порти 10GbE;
• до 72 інтерфейсів 10GbE у корпусі висотою 1U;
• до 48 оптичних портів 1GbE;
• підтримка до 24 мідних SFP-модулів 1GbE;
• комутаційна продуктивність до 1,44 Тбіт/с;
• обробка до 1,08 млрд пакетів за секунду;
• затримка передавання даних від 550 нс;
• режими cut-through і store-and-forward;
• Jumbo Frame до 9216 байт;
• двоядерний процесор Intel 1,5 ГГц;
• 8 ГБ оперативної пам’яті;
• SSD-накопичувач місткістю 32 ГБ;
• 12 МБ спільного буфера пакетів;
• підтримка Layer 2 і Layer 3;
• підтримка MC-LAG;
• підтримка VXLAN, EVPN та OVSDB за наявності відповідної розширеної ліцензії;
• підтримка MPLS за наявності розширеної ліцензії QFX-JSL-EDGE-ADV1;
• підтримка FCoE та Data Center Bridging;
• до 10 комутаторів у складі Virtual Chassis;
• підтримка GRES, NSR і NSB;
• підтримка TISSU в автономному режимі;
• автоматизація через Python, Puppet, Chef і ZTP;
• моніторинг мікросплесків через Insight Technology;
• два резервовані блоки живлення;
• резервовані вентиляторні модулі N+1;
• варіанти охолодження спереду назад і ззаду вперед;
• компактний стійковий корпус висотою 1U.

Технічні характеристики Juniper QFX5100-48S

Сумісні блоки живлення

Варіанти виконання Juniper QFX5100-48S

Особливості встановлення та підбору

• комутатор установлюється у стандартну 19-дюймову серверну або телекомунікаційну стійку;
• необхідно вибрати виконання з живленням AC або DC;
• напрямок повітряного потоку потрібно узгодити зі схемою гарячого та холодного проходів;
• блоки живлення та вентилятори повинні мати однаковий напрямок повітряного потоку;
• для резервування блоки живлення рекомендовано підключати до незалежних джерел;
• SFP, SFP+, QSFP+, DAC, AOC і breakout-кабелі замовляються окремо;
• для отримання 72 портів 10GbE необхідно використовувати breakout-підключення на всіх шести QSFP+ портах;
• для функцій IS-IS, BGP, VXLAN і MPLS потрібна розширена ліцензія QFX-JSL-EDGE-ADV1;
• TISSU підтримується лише в автономному режимі роботи комутатора.
