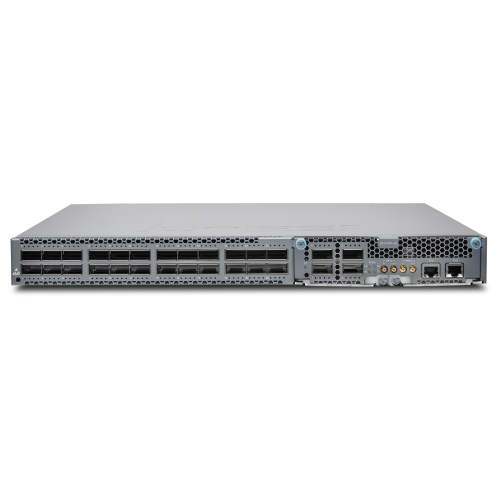

Комутатор Juniper QFX5100-24Q-AA

Juniper QFX5100-24Q-AA — високопродуктивний керований комутатор доступу та агрегації для центрів обробки даних із посиленою апаратною платформою та підтримкою опціонального модуля прискорення обробки пакетів QFX-PFA-4Q.

Комутатор оснащений 24 фіксованими портами QSFP+ зі швидкістю 40 Гбіт/с. Кожен порт може працювати як один інтерфейс 40GbE або бути розділений на чотири незалежні інтерфейси 10GbE за допомогою відповідного breakout-кабелю.

У базовій конфігурації QFX5100-24Q-AA підтримує 24 порти 40GbE або до 96 логічних портів 10GbE. Замість спеціалізованого модуля QFX-PFA-4Q можна встановити два модулі розширення QFX-EM-4Q, збільшивши загальну кількість портів до 32 інтерфейсів 40GbE або до 104 логічних інтерфейсів 10GbE.

Головною особливістю QFX5100-24Q-AA є двомісний слот для модуля QFX-PFA-4Q Packet Flow Accelerator. Після встановлення модуля QFX-PFA-4Q комутатор може працювати як інтелектуальна система прискорення застосунків.

Модуль QFX-PFA-4Q оснащений FPGA Altera Stratix V із продуктивністю 320 Гбіт/с, 24 ГБ пам’яті SDRAM DDR3 для зберігання пакетів і 72 МБ високошвидкісної пам’яті QDR2+ SRAM для обробки трафіку з низькою затримкою.

Посилена обчислювальна платформа комутатора включає чотириядерний процесор Intel, 32 ГБ оперативної пам’яті та внутрішній SSD-накопичувач місткістю 128 ГБ. Це відрізняє модель QFX5100-24Q-AA від стандартної QFX5100-24Q, яка має двоядерний процесор, 8 ГБ пам’яті та SSD 32 ГБ.

Juniper QFX5100-24Q-AA забезпечує комутаційну продуктивність до 2,56 Тбіт/с та обробку до 1,44 мільярда пакетів за секунду. Комутатор підтримує режими cut-through і store-and-forward, передавання даних зі швидкістю лінії та затримку від 550 нс.

Пристрій працює під керуванням Junos OS і підтримує функції Layer 2, Layer 3, MPLS, Virtual Chassis, MC-LAG, VXLAN, EVPN, OVSDB, FCoE та Data Center Bridging. Для автоматизації мережі передбачено Zero-Touch Provisioning, Python, Puppet, Chef і сценарії Junos OS.

Технологія Virtual Chassis дозволяє об’єднати до десяти сумісних комутаторів у єдиний логічний пристрій. Підтримка GRES, NSR і NSB допомагає забезпечити безперервне пересилання трафіку та високу доступність мережі.

QFX5100-24Q-AA постачається у виконаннях із резервованими блоками живлення AC та двома варіантами напрямку повітряного потоку: спереду назад або ззаду вперед. Вентиляторні модулі підтримують резервування за схемою N+1 і гарячу заміну.

Основні переваги Juniper QFX5100-24Q-AA

• 24 фіксовані порти QSFP+ 40GbE;
• до 32 портів 40GbE із двома модулями QFX-EM-4Q;
• можливість поділу кожного QSFP+ на 4 інтерфейси 10GbE;
• до 96 інтерфейсів 10GbE у базовій конфігурації;
• до 104 інтерфейсів 10GbE з модулями розширення;
• підтримка спеціалізованого модуля QFX-PFA-4Q;
• FPGA Altera Stratix V із продуктивністю 320 Гбіт/с у модулі QFX-PFA-4Q;
• 24 ГБ DDR3 SDRAM для буферизації пакетів у модулі прискорення;
• 72 МБ високошвидкісної QDR2+ SRAM;
• чотириядерний процесор Intel;
• 32 ГБ оперативної пам’яті;
• SSD-накопичувач місткістю 128 ГБ;
• комутаційна продуктивність до 2,56 Тбіт/с;
• обробка до 1,44 млрд пакетів за секунду;
• затримка передавання даних від 550 нс;
• режими cut-through і store-and-forward;
• підтримка Jumbo Frame до 9216 байт;
• підтримка Layer 2, Layer 3 і MPLS;
• підтримка EVPN, VXLAN та OVSDB;
• підтримка FCoE та Data Center Bridging;
• підтримка MC-LAG;
• до 10 комутаторів у складі Virtual Chassis;
• підтримка GRES, NSR і NSB;
• підтримка TISSU в автономному режимі;
• автоматизація за допомогою Python, Puppet, Chef і ZTP;
• моніторинг мікросплесків трафіку через Insight Technology;
• два резервовані блоки живлення AC;
• резервовані вентиляторні модулі N+1;
• варіанти повітряного потоку спереду назад або ззаду вперед;
• компактний корпус висотою 1U.

Технічні характеристики Juniper QFX5100-24Q-AA

Варіанти розширення

Варіанти виконання Juniper QFX5100-24Q-AA

Особливості встановлення та підбору

• комутатор встановлюється у стандартну 19-дюймову серверну або телекомунікаційну стійку;
• необхідно вибрати модифікацію з потрібним напрямком повітряного потоку — AFI або AFO;
• блоки живлення та вентилятори повинні мати однаковий напрямок повітряного потоку;
• для апаратного прискорення мережевих застосунків потрібно окремо замовити модуль QFX-PFA-4Q;
• як альтернативу QFX-PFA-4Q можна встановити два модулі QFX-EM-4Q;
• QFX-PFA-4Q займає двомісний слот, тому одночасне встановлення інших модулів розширення неможливе;
• QSFP+, DAC, AOC і breakout-кабелі замовляються окремо;
• для резервування живлення блоки живлення рекомендовано підключати до різних джерел електроенергії;
• потрібно забезпечити вільний потік повітря через корпус і враховувати розташування гарячого та холодного проходів;
• TISSU підтримується лише під час автономної роботи комутатора.
