IPECS LIK-LGCM8/UCP-LGCM8 - модуль інтерфейсу аналогових двопровідних з'єднувальних ліній.
Модуль LGCM8 надає 8 портів інтерфейсу аналогових двопровідних з'єднувальних ліній з шлейфової сигналізації (Loop Start CO), призначених для з'єднання з ТфОП або з вищестоящої АТС. Ці порти підтримують сигнали імпульсного або тонального (DTMF) набору. Кожен порт містить схеми детектування сигналу і струму в ланцюзі лінії (замкнутого шлейфа), схеми шлейфової сигналізації і виконує функції кодування, декодування і стиснення мови. Ці схеми і встановлене програмне забезпечення підтримують детектування тональних сигналів. Для використання функції визначення сигналу тарифікації необхідно встановити дві додаткові плати приймачів сигналів тарифікації (CMU4).
Модуль LGCM8 містить інтерфейс 10/100 Base-T Ethernet і виконує функції обробки мовних пакетів. Оскільки порт Ethernet підтримує автоматичне перемикання між MDI / MDIX, то для підключення до нього можна використовувати як прямий кабель, так і перехресний кабель.

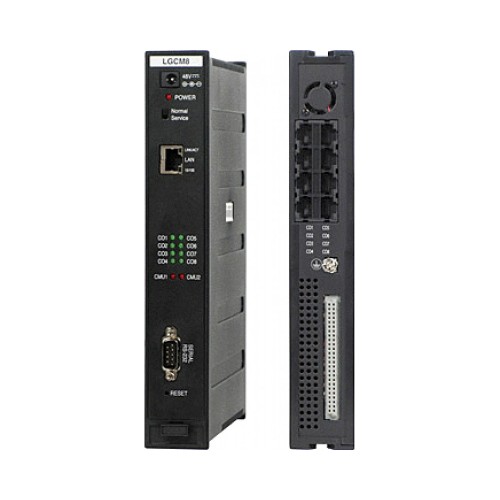

На передній панелі модуля LGCM8 є:

роз'єм для підключення адаптера електроживлення, адаптер електроживлення (тип G),
світлодіодний індикатор стану електроживлення,
перемикач Normal / Service - при переході в режимі Service активується поступове відключення модуля: a) вільні порти (канали) модуля позначаються системою як виведені з експлуатації; б) як тільки зайняті порти (канали) модуля переходять зі стану зайнято у вільний стан, вони також позначаються системою як виведені з експлуатації,
роз'єм LAN типу RJ-45 (розетка) зі світлодіодними індикаторами Speed (Швидкість) і Link / Activity (Канал / Активність),
вісім світлодіодних індикаторів для відображення стану кожної лінії,
два світлодіодні індикатори, кожен з яких показує наявність відповідної плати CMU4,
роз'єм RS-232 типу DB-9,
кнопка Reset (Перезапуск).

На задній панелі модуля LGCM8 є:

вісім роз'ємів типу RJ-45 (розетка),
точка заземлення,
50-контактний роз'єм для з'єднання з крос-платою.

Модуль LGCM8 можна встановлювати в будь-який слот системного блоку, за винятком слота # 10. У настільному тримачі підставку розширення з модулем LGCM8 можна встановлювати на будь-яку позицію. Модуль LGCM8 виконує функції шлюзу між аналоговими сполучними лініями ТМЗК і іншими пристроями системи iPECS. Модуль LGCM4 забезпечує підключення 8 аналогових двопровідних з'єднувальних ліній ТфОП з шлейфової сигналізацією.

СВІТОДІОДНІ ІНДИКАТОРИ

Крім світлодіодних індикаторів Power (Електроживлення) і LAN (Статус підключення до мережі Ethernet) модуль LGCM8 оснащений вісьмома зеленими світлодіодними індикаторами і двома червоними. Кожен їх 8 зелених індикаторів відображає стан відповідної лінії ТМЗК: Зайнята (індикатор горить), вільна (індикатор вимкнений), Вхідний дзвінок (індикатор блимає). Червоний світлодіодний індикатор, розташований зліва, показує наявність додатково встановленої плати CMU4 для обслуговування 1-го ~ 4-го портів модуля LGCM8. Якщо плата встановлена, світлодіодний індикатор горить. Червоний світлодіодний індикатор, розташований праворуч, показує наявність плати CMU4 для обслуговування з 5-го по 8-й порт. Якщо плата встановлена, то світлодіодний індикатор горить.
CMU (Блок приймача сигналів тарифікації.
За допомогою додатково встановленої плати CMU4 модуль LGCM4 підтримує функцію визначення сигналів тарифікації. Плата CMU4 представлена трьома моделями з різними протоколами тарифікації - CMU4-12PR, CMU4-16 і CMU4-50PR. Ці моделі плати CMU4 призначені для використання в різних регіонах.
Кожна модель призначена для використання в одному з наступних регіонів:

12PR - Австралія, Данія, Італія, Іспанія, Швеція
16 - Бельгія, Індія, Ізраїль, Норвегія, Південна Африка
50PR - Австралія, Індія, Південна Африка, Південна Корея, Великобританія

Перед установкою плати CMU4 переконайтеся, що живлення модуля LGCM8 відключено. Перед установкою блоку CMU4 перевірте номера його роз'ємів. Зверніть увагу на те, що на платах CMU4-12PR і -16 нумерація роз'ємів, за допомогою яких плата приєднується до модуля LGCM4, виконана однаково, тоді як на платі CMU4-50PR нумерація роз'ємів зворотна.

До комплекту входить програмний компонент для функціонування LIK-LGCM8/UCP-LGCM8
