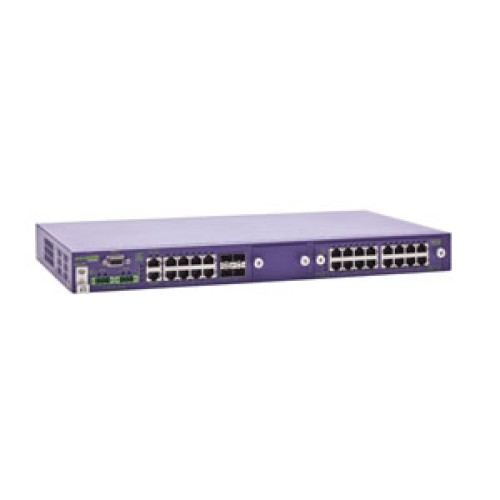

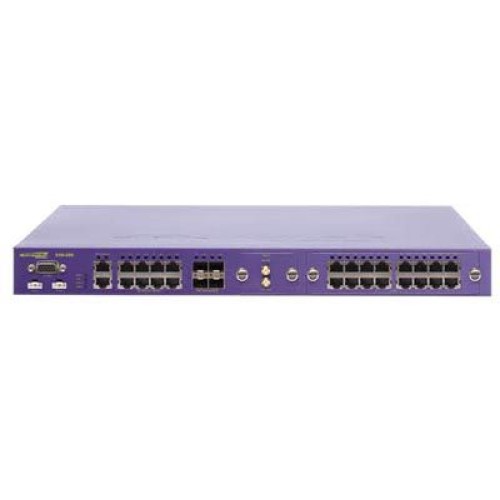

Маршрутизатор E4G-200 - масштабується, операторського класу, призначене для забезпечення транспорту за допомогою мереж 4G, завдяки синхронізації, гнучкості та високої продуктивності. E4G-200 надає можливість роботи з псевдопровідної стандартами, підтримує CESoPSN і SAToP сервіси TDM. E4G-200 перетворює з'єднання TDM T1/E1 з сервісів 2G і 3G в транспорті потік Ethernet, що дозволяє організувати транспорт сервісів різних поколіннях в рамках однієї транспортної мережі Ethernet.

Область застосування:

мережі операторів зв'язку;
мережі промислових підприємств;
Корпоративні мережі.

Основні особливості:

8х 10/100/1000 BASE-T, 4х 100/1000BASE-X SFP;
16 x RJ-45 E1/T1;
Сертифікована синхронізація: IEEE 1588v2 і SyncE;
Висока відмовостійкість завдяки технологіям EAPS (RFC 3619) і ITU-T G.8032 ERP;
Вбудований Ethernet OAM - підтримка IEEE 802.3AH, IEEE 802.1AG і ITU Y.1731;
Малі затримки для LTE;
Компактний розмір: 1 RU

Технічні характеристики:

Параметр	значення
Інтерфейси	1х 15-піновий D-sub зовнішній сигнальний інтерфейс; 2х європейських горизонтальних 3-піновий коннектора живлення; 1х RJ-45 консольний порт; 1 x RJ-45 10/100/1000BASE-T зовнішній порт управління; 8 x RJ-45 Ethernet 10/100/1000 BASE-T; 4 x SFP Ethernet 100/1000BASE-X; 4 x SMA Timing Interfaces + 1 x RJ-45 - Sync In/Sync Out; 16 x RJ-45 E1/T1
Опції обладнання	Модуль емуляції T1/E1, 16 портів; Модуль синхронізації Sync In/Sync Out
Продуктивність
CPU	вбудований мікропроцесор 400 MHz
Затримка	& lt; 4 мкс (64 біта)
Максимальний розмір пакета	9,216 байт (Jumbo Frame)
Коммутационная ємність	32 Гбіт/с
Максимальне число транков розподілу навантаження	6 транков, до 8 учасників на кожному
Макс.колічество VLAN	4,094
Правила ACL	2,048 входять, 512 вихідних
Таблиця MAC адрес	32K
IPv4 LPM записи	12K
IPv6 LPM записи	6K
Обмеження швидкості QoS	2,048 входять
Вхідні та вихідні bandwidth policing/rate limiting per flow/ACL
Кількість черг QoS	До 8 на порт
Шейпінг вихідний пропускної спопобності на чергу, на порт
Крок обмеження швидкості	8 Kbps
Синхронізація
Вбудований Stratum-3 (Telcordia GR-1244-CORE)
Загальна часовий розподіл по всіх портах
Зовнішнє джерело тимчасової синхронізації (BITS)
Синхронізований Ethernet (ITU-T G.8262)
IEEE 1588v2 Precision Time Protocol
Сервіси
псевдопровідної канали	CESoPSN - структурована емуляція TDM поверх мереж з комутацією пакетів; SAToP - неструктурований TDM поверх пакетів; MEF 8 - реалізація угоди про емуляції схем PDH в мережах Metro Ethernet; PWE3 - керуюче слово для застосування MPLS PSN; Налагодження та обслуговування всевдопроводн ого каналу за допомогою протоколу LDP; Методи інкапсуляції для транспорту Ethernet поверх MPLS
QoS	Пріоритезація пакетів; DiffServ Precedence, включаючи 8 черг на порт; DiffServ Expedited Forwarding (EF); DiffServ Assured Forwarding (AF); DiffServ функції ядра і прикордонної маршрутизації
VLAN	Теггірованіе VLAN; VLAN на базі порту, протоколу, MAC-адреси; Кілька доменів STP на VLAN; Приватний VLAN; Віртуальний MAN (vMAN)
MPLS, VPN	Архітектура MPLS; Кодування міток в MPLS; RSVP Refresh Reduction ; Протокол розподілу міток (LDP); RSVP-TE: розширення RSVP для LSP тунелів; Розширений управління трафіком OSPFv2; Швидка перемаршрутізація з LSP на RSVP-TE; Двонаправлене виявлення передачі
VPN 2 рівня	псевдопровідної настройка і обслуговування з використанням прот окола LDP; Методи інкапсуляції транспорту Ethernet по MPLS; VPLS з використанням сигналізацій LDP; Перевірка підключення псевдопровідної віртуального каналу (VCCV)
Параметри відмовостійкості
Програмне забезпечення	Ethernet Automatic Protection Switching (EAPS) - альтернативний протокол сімейства STP протоколів. Даний протокол стандартизований в IETF (RFC) і забезпечує, на відміну від STP протоколів, збіжність мережі в межах 50 мс, що повністю відповідає вимогам до конвергентної середовищі і дозволяє передавати голосові і віддання з гарантованою якістю.; ITU G.8032v2 Ethernet Ring Protection; STP/RSTP; Software-Enhanced Availability - дозволяє користувачам залишатися підключеними до мережі навіть при виході з ладу частини мережевої інфраструктури. Комутатори Extreme безперервно проводять перевірку стану з'єднань для виявлення їх несправності, використовуючи L3 протоколи (OSPF, VRRP і ESRP) з метою перенаправлення трафіку користувачів в обхід несправності; Equal Cost Multipath Routing (ECMP) - виробляє L3 балансування трафіку при наявності декількох каналів передачі і забезпечує передачу даних при виході з ладу одного з них; Агрегація каналів; Multi-Switch LAG (M-LAG) - похволяет двох незалежних комутаторів виглядати одним логічним комутатором для інших мережевих пристроїв, але без з'єднання в стек; 1: 1 RSVP-TE LSP захист; Двонаправлене виявлення передачі (BFD) на базі захисту LSP
Безпека	Secure Shell (SSH-2); Secure Copy (SCP-2); SFTP client/server; TACACS +; RADIUS Authentication, Accounting; MAC Security - Lockdown and Limit; IP Security - Trusted DHCP Server; IP Security - ARP Protection; RPF (Unic ast Reverse Path Forwarding); Wire-speed ACLs; Лімітування швидкості/шейпінг допомогою ACLs; CPU DoS захист з обмеженням швидкості трафіку; Стійкість до мережевих атак; Захист від хост-АТТАК; Аутентифікація MD5 маршрутизирующего протоколу
Control plane (функціонал протоколів взаємодії)
Комутація	RFC 3619 Ethernet Automatic Protection Switching (EAPS), EAPSv2; IEEE 802.1D - 1998 Spanning Tree Protocol (STP); IEEE 802.1D - 2004 Spanning Tree Protocol (STP and RSTP); IEEE 802.1w - 2001 Rapid Reconfiguration for STP, RSTP; IEEE 802.1Q - 2003 (раніше IEEE 802.1s) множинні STP, MSTP; EMISTP, Extreme Multiple Instances of Spanning Tree Protocol; PVST +, Per VLAN STP (802.1Q сумісно); Extreme Standby Router Protocol ™ (ESRP); IEEE 802.1Q - тисячі дев'ятсот дев'яносто вісім Virtual Bridged Local Area Networks; IEEE 802.3ad статичну распреде ня навантаження і динамічне на основі LACP; Групи мультікоммутаціонной агрегації каналу (M-LAG); IEEE 802.1AB - LLDP Link Layer Discovery Protocol; LLDP Media Endpoint Discovery (LLDP-MED), ANSI/TIA-1057, draft 08; Extreme Discovery Protocol (EDP); Extreme Loop Recovery Protocol (ELRP); Extreme Link State Monitoring (ELSM)
IPv4	Станіческіе Юнікаст-маршрути; Статичні мультикаст-маршрути; Статичний ECMP; Статичний IGMP Membership; RFC тисячі п'ятьдесят вісім RIP v1, RFC 2453 RIP v2; RFC 3768 VRRPv2; RFC тисячу сімсот сімдесят одна Border Gateway Protocol 4; RFC 1965 Autonomous System Confederations for BGP; RFC 2796 BGP Route Reflection; RFC 1997 BGP Communities Attribute; RFC тисяча сімсот сорок п'ять BGP4/IDRP for IP-OSPF Interaction; RFC 2385 TCP MD5 Authentication for BGPv4; RFC 2439 BGP Route Flap Damping; RFC 2918 Route Refresh Capability for BGP-4; RFC 3392 Capabilities Advertisement with BGP-4; RFC 4360 BGP Extended Communities Attribute; RFC 4486 Subcodes for BGP Cease Notification message; draft-ietf-idr-restart- 10.txt механізм перезапуску BGP; RFC 4760 Multiprotocol extensions for BGP-4; RFC 2328 OSPF v2 (Edge-mode); OSPF ECMP; OSPF MD5 аутентифікація; RFC 1 587 OSPF NSSA Option; RFC 1 765 OSPF Database Overflow; RFC 2370 OSPF Opaque LSA Option ; RFC 3623 OSPF Graceful Restart; RFC 1 195 Use of OSI IS-IS for Routing in TCP/IP and Dual Environments (тільки TCP/IP); RFC 2763 Dynamic Hostname Exchange Mechanism for IS-IS; RFC 2966 Domain-wide Prefix Distribution with Two-Level IS-IS; RFC 2973 IS-IS Mesh Groups; RFC 3373 Three-way Handshake for IS-IS Point-to-Point Adjacencies; Draft-ietf-isis-restart-02 Restart Signaling for IS-IS; Draft-ietf-isis-wg-multi-topology-11 Multi Topology (MT) Routing in IS-IS; PIM Snooping; Реєстрація мультикаст VLAN (M VR); RFC 2362 PIM-SM (Edge-mode); RFC 3569, draft-ietf-ssm-arch-06.txt PIM-SSM PIM Source Specific Multicast; PIM-DM Draft IETF PIM Dense Mode draft-ietf-idmr-pim-dm-05.txt, draft-ietfpim- dm-new-v2-04.txt; RFC 3618 Multicast Source Discovery Protocol (MSDP); RFC 3446 Anycast RP using PIM and MSDP
IPv6	RFC 4861, Neighbor Discovery for IP Version 6, (IPv6); RFC 2463, Internet Control Message Protocol (ICMPv6) for the IPv6 Specification; RFC 2464, Transmission of IPv6 Packets over Ethernet Networks; RFC 2 462, IPv6 Stateless Address Auto Configuration; RFC 1981, Path MTU Discovery for IPv6, August Рік випуску 1996 - Host Requirements; RFC 3513, Internet Protocol Version 6 (IPv6) Addressing Architecture; Telnet сервер на IPv6; SSH-2 сервер на IPv6; RFC 2893, Configured Tunnels; RFC 3056, 6to4; RFC 2710 IPv6 Multicast Listener Discovery v1 (MLDv1) Protocol; Статичні юнікас т маршрути для IPv6; RFC 2080, RIPng; RFC 2740 OSPF v3 (Edge-mode) (вимагає ліцензії Advanced Edge); Статичний ECMP; Draft-ietf-isis-ipv6-06 маршрутизація IPv6 з IS-IS
Управління	Ethernet OAM IEEE 802.3ah Link OAM; Ethernet OAM IEEE 802.1ag Fault Management; Ethernet OAM ITU Y.1731 Performance Management; SNTP, Simple Network Time Protocol v4; Telnet клієнт/сервер; FTP клієнт/сервер; TFTP (версія протоколу 2); BOOTP/DHCP relay агент і DHCP сервер; DNS клієнт; SNMPv1, v2, v3; RFC 1757 RMON; Secure Shell (SSH-2) клієнт/сервер; Secure Copy (SCP-2) клієнт/сервер; Secure FTP (SFTP) сервер; sFlow® версія 5; IPFIX; Список конфігурації; Кілька образів/конфігурацій; BSD Syslog Protocol з декількома серверами Syslog; Extreme Networks vendor MIBs; XML API на Telnet/SSH і HTTP/HTTPS; Web-інтерфейс управління устройством- ExtremeXOS ScreenPlay ™;
Вологість	10 ~ 95% (без конденсату)
Температура	Operating: -40 ~ 65 ° C
Блок живлення	Два каналу: -48DC або + 24V DC; блок живлення з автоматичним визначенням напруги
Охолодження	Внутрішній масив вентиляторів з резервуванням; повітряний потік: side-to-side
Розміри	439мм х 439мм х 44.5мм, вбудований в стійку 19 "(300 мм глибина)

E4G-F16T1E1/module	16 x RJ45 портів, підтримка превдопроводной емуляції 16 портів T1/E1
E4G-CLK/module	2 x SMA порту, підтримка BITS, 1588v2, SyncE, і TDM
XGM3S-2xf/module	2 x 10GbE XFP порту - встановлюється в Slot A, підтримка SyncE (при використанні з E4G-400) і SummitStack-V
XGM3SB-4sf/module	4 x 10GbE SFP + порту - встановлюється в Slot B, підтримка SyncE (при використанні з E4G-400)
XGM3S-2sf/module	2 x 10GbE SFP + порту - встановлюється в Slot A, підтримка SyncE і стекирования
E4G-B16T1E1/module	2 x MRJ21 порту для псевдопровідної емуляції 16 T1/E1 - встановлюється в Slot B
