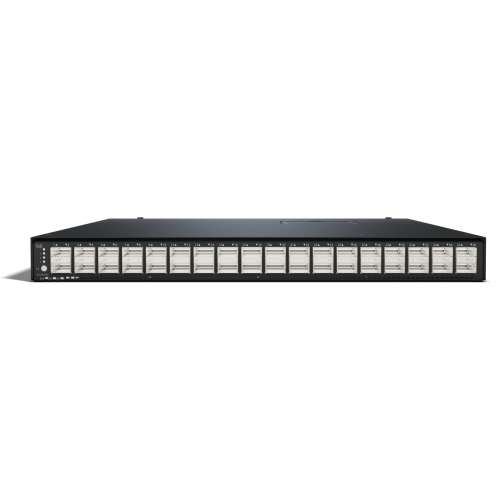

Cisco UCS 6536 Fabric Interconnect (FI) є основною частиною уніфікованої обчислювальної системи Cisco, яка забезпечує як підключення до мережі, так і можливості керування системою. Інтерфейс Cisco UCS 6536 Fabric Interconnect пропонує функції гігабітного Ethernet 10/25/40/100 без втрат з низькою затримкою, Fibre Channel, NVMe через Fabric і Fibre Channel через Ethernet (FCoE).
Cisco UCS 6536 Fabric Interconnect забезпечує магістраль зв’язку та підключення для керування обчислювальними вузлами Cisco UCS X-серії, шасі UCS X9508 X-серії, блейд-серверів UCS B-серії, серверного шасі UCS 5108 B-серії та UCS C-серії стійкові сервери. Усі сервери, підключені до Cisco UCS 6536 Fabric Interconnect, стають частиною єдиного високодоступного домену керування. Крім того, підтримуючи уніфіковану структуру, Cisco UCS 6536 Fabric Interconnect забезпечує підключення як до LAN, так і до SAN для всіх серверів у своєму домені.
З точки зору мережі, Cisco UCS 6536 використовує наскрізну архітектуру, підтримуючи детерміновані порти Gigabit Ethernet 10/25/40/100 з низькою затримкою, комутаційну здатність 7,42 Тбіт/с на FI та 14,84 Тбіт/с на уніфікований домен комбінованої мережі, незалежно від розміру пакета та активованих служб. Він забезпечує пропускну здатність 1600 Гбіт/с на шасі X9508 із X9108-IFM-100G на додаток до наскрізного 100G Ethernet і 200G сукупної пропускної здатності на обчислювальний вузол X210c. Завдяки X9108-IFM-25G і IOM 2408 він забезпечує пропускну здатність 400 Гбіт/с на шасі на домен FI. Сімейство продуктів Cisco підтримує уніфіковану мережеву структуру Cisco 10/25/40/100 Gigabit Ethernet без втрат, що підвищує надійність, ефективність і масштабованість мереж Ethernet. 6536 Fabric Interconnect підтримує кілька класів трафіку через мережу Ethernet без втрат від сервера через мережеве з’єднання. Значна економія загальної вартості володіння забезпечується оптимізованою конструкцією сервера Unified Fabric, у якій можна консолідувати мережеві інтерфейсні карти (NIC), адаптери хост-шини (HBA), кабелі та комутатори.

Технічні характеристики Cisco UCS 6536:

General

Device TypeSwitch - 36 ports - Managed
Enclosure TypeFront to back airflow rack-mountable 1U
Subtype100 Gigabit Ethernet
Ports30 x 10 Gigabit / 25 Gigabit / 40 Gigabit / 100 Gigabit QSFP28 + 4 x 10/25/40/100 Gigabit Ethernet or 8/16/32 Gigabit Fibre Channel + 2 x 1/10/25/40/100 Gigabit QSFP28
PerformanceSwitching throughput: 7.42 Tbps
Latency: < 1 µs
Layer 2 hardware forwarding: 7.42 Tbps
Layer 2 hardware forwarding: 2.4 Bpps
Aggregate data rate: 14.84Tbps
CapacityLayer 2 VLANs: 3000
QoS hardware queues per port: 16
MAC Address Table Size32000 entries
Jumbo Frame Support9216 bytes
Routing ProtocolIGMPv2, IGMP, IGMPv3
Remote Management ProtocolRMON
FeaturesData Center Bridging Exchange (DCBX) support, priority-based flow control, enhanced transmission selection, Quality of Service (QoS), LACP support, Link Aggregation Control Protocol (LACP), Class of Service (CoS), Fabric Extender Transceiver (FET), FCoE support, breakout capability, Priority-Based Flow Control (PFC), VLAN encapsulation, Weighted Round Robin (WRR), Rapid PVST+ (RPVST+), Quad-core CPU, 6 fan modules
Compliant StandardsIEEE 802.3, IEEE 802.1Q, IEEE 802.1p, IEEE 802.3x, IEEE 802.3ad (LACP), IEEE 802.1w, IEEE 802.3ae, IEEE 802.1s, IEEE 802.1Qbb, IEEE 802.1Qaz, IEEE 802.3bm, IEEE 802.3by, IEEE 802.3bg
RAM32 GB

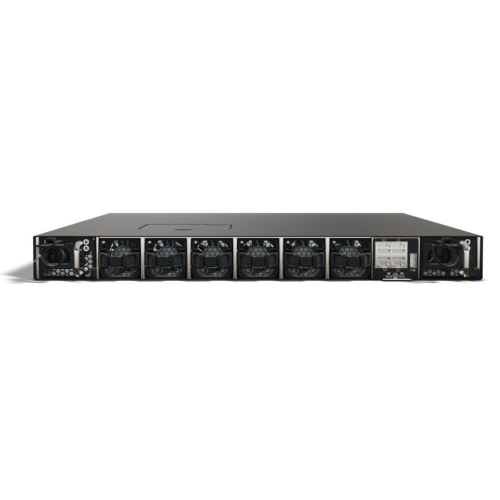

Built-in Devices6 x fans
Status IndicatorsPower, status, beaconing

Expansion / Connectivity

Interfaces30 x 10/25/40/100Gbit LAN QSFP28 FCOE / uplink
4 x 10/25/40/100Gbit LAN or 8/16/32Gb Fibre Channel QSFP28 FCOE / unified port
2 x 1/10/25/40/100Gbit LAN QSFP28 FCOE / uplink
1 x 10/100/1000 Base-T RJ-45 management
1 x USB Type A
1 x serial (RS-232) RJ-45 console
2 x 10/100/1000 Base-T clustering

Power

Power DeviceInternal power supply - hot-plug
Installed Qty2
Max Supported Qty2
Power RedundancyOptional
Power Redundancy Scheme1+1 (with optional power supply)
Power Provided1100 Watt
Voltage RequiredAC 100-240 V (50/60 Hz)
Power Consumption Operational348 Watt
FeaturesPort side exhaust

Miscellaneous

Included AccessoriesChassis accessory kit
Cables Included4 x 100GBase-CR4 passive copper cable - 3 m
Compliant StandardsCISPR 22 Class A, CISPR 24, EN 61000-3-2, EN 61000-3-3, EN55024, AS/NZS 60950-1, ICES-003 Class A, RoHS, UL 60950-1 Second Edition, GB 4943, Directive 2004/108/EC, EN 60950-1 Second Edition, IEC 60950-1 Second Edition, Directive 2006/95/EC, VCCI Class A, KN22 Class A, EN 55022 Class A, FCC CFR47 Part 15 A, CNS 13438 Class A, EN 300 386, KN 61000-4, CAN/CSA-C22.2 No. 60950-1, AS/NZS CISPR22 Class A

Software / System Requirements

Software IncludedCisco Intersight, Cisco UCS Manager 4.2

Dimensions & Weight

Width43.9 cm
Depth62.7 cm
Height4.4 cm
Weight11.6 kg

Environmental Parameters

Min Operating Temperature0 °C
Max Operating Temperature40 °C
Humidity Range Operating5 - 95% (non-condensing)
Min Storage Temperature-40 °C
Max Storage Temperature70 °C
Humidity Range Storage5 - 95% (non-condensing)

Compatibility Information

Designed ForP/N: UCSX-M7-SUSTAIN, UCSX-M7-XCCELERATE
