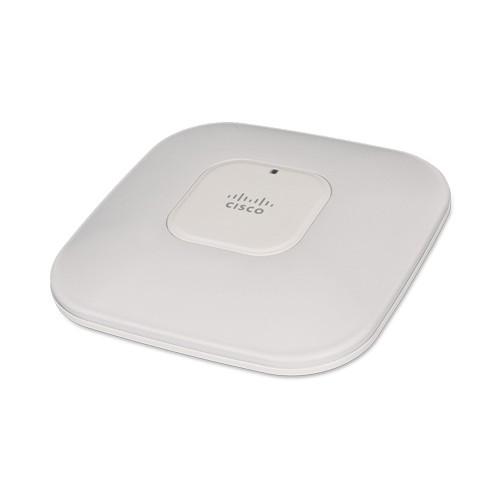

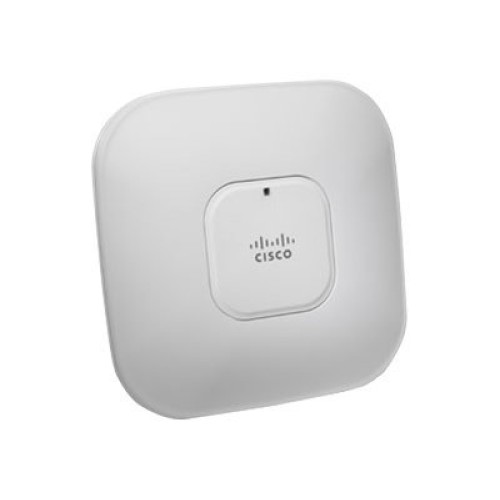

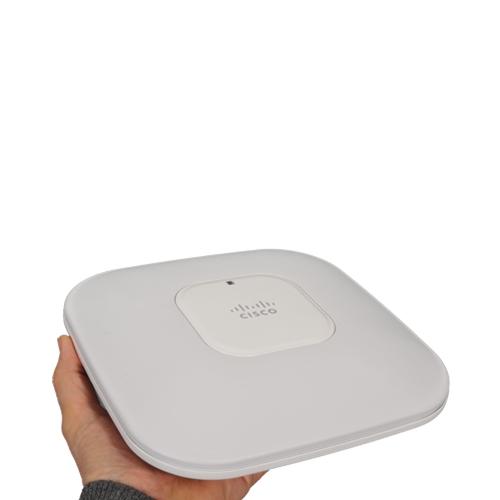

Точки доступу Cisco® Aironet® 1140 серії є ідеальним рішенням для бізнесу; точка доступу 802.11n спеціально розроблена для простий розгортки і енергоефективності. Високопродуктивна платформа, яка пропонує 6 разів більшу швидкість в порівнянні з наявними бездротовими мережами стандарту 802.11a/g, готує бізнес для нової хвилі мобільних пристроїв і додатків. Спираючись на прекрасні вихідні потужності Cisco Aironet 1140 серія об'єднує найбільш часто використовувану в промисловості технологію 802.11n і промисловий дизайн, що вписується в будь-яку корпоративну обстановку. Розроблена для стійкої роботи 1140 серія отримує живлення по стандарту 802.3af Power over Ethernet і одночасно зменшує забруднення навколишнього середовища за допомогою екологічної упаковки та джерел живлення Energy Star. Будучи частиною Cisco Unified Wireless Network 1140 серія забезпечує найнижчу в індустрії загальну вартість володіння і захист інвестицій за допомогою простої інтеграцією з уже існуючою мережею.

Технічні характеристики:

Розміри (ширина x
глибина x висота), см:

22.1 x 22.1 x 4.7

Вага, кг:

1.04

Параметри живлення:

• AP1140: 44 - 57 В DC
• джерело живлення і інжектор: 100 - 240 В AC; 50 - 60 Гц
• Споживано потужність (AP1140): 12.95 Вт (до 15.4 Вт з PoE)

Можливості живлення:
• 802.3af Ethernet-комутатор
• Cisco AP1140 інжектори живлення
• Cisco AP1140 локальний джерело живлення

індикатори статусу:

Світлодіодні індикатори відображають статус завантажувача, статус асоціацій, статус функціонування, попередження завантажувача, помилки завантажувача

кріплення:

Багатоцільовий замикається кріплення:
- Забезпечує більшу гнучкість і простоту установки на стіни, стелі, підвісні стелі й стельові шляху
- має стандартний замок для запобігання крадіжки

Характеристики пам'яті:

Оперативна пам'ять:

128 МБ

Флеш-пам'ять:

32 МБ

Інтерфейсні порти:

Мережеві інтерфейси:

1 x RJ-45 10/100/1000BASE-T (автоматичне визначення швидкості)

Інші інтерфейси:

1 x RJ-45 (консольний порт)

Мережеві особливості:

Підтримувані стандарти:

• IEEE 802.11a/b/g
• IEEE 802.11n draft 2.0
• IEEE 802.11h
• IEEE 802.11d

Мережева безпека:

Управління:

Функції:

Бездротова мережа:

режим роботи:

Об'єднаний режим

Антени:

Вбудовані подвійні антени з горизонтальною шириною променя 360 °

Робоча частота:

• 2.412 - 2.462 ГГц
• 5.180 - 5.320 ГГц
• 5.500 - 5.700 ГГц (за винятком 5.600 - 5.640 ГГц)
• 5.745 - 5.825 ГГц

Кількість каналів:

• 2.412 - 2.462 ГГц : 11
• 5.180 - 5.320 ГГц: 8
• 5.500 - 5.700 ГГц: 8
• 5.745 - 5.825 ГГц: 5

неперекривающіхся канали:
• 2.4 ГГц:
- 802.11b/g: 20 МГц - 3
- 802.11n: 20 МГц - 3, 40 МГц - 1
• 5 ГГц:
• 802.11a: 20 МГц - 21
- 802.11n: 20 МГц - 21, 40 МГц - 9

Швидкість передачі даних:

• 802.11g: 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48, і 54 Мбіт/с
• 802.11n (2.4 ГГц і 5 ГГц):

Індекс MCS	GI = 800 нс & lt;		GI = 400 нс
	20-МГц швидкість (Мбіт/с)	40-МГц швидкість (Мбіт/с)	20 -МГц швидкість (Мбіт/с)	40-МГц швидкість (Мбіт/с)
0	6.5	13.5	7.2	15
1	13	27	14.4	30
2	19.5	40.5	21.7	45
3	26	54	28.9	60
4	39	81	43.3	90
5	52	108	57.8	120
6	58.5	121.5	65	135
7	65	135	72.2	150
8	13	27	14.4	30
9	26	54	28.9	60
10	39	81	43.3	90
11	52	108	57.8	120
12	78	162	86.7	180
3	104	216	115.6	240
4	117	243	130	270
15	130	270	144.4	300

Радіус п окритія:

Режими модуляції:

Вихідна потужність передавача :

• 2.4 ГГц:
- 20 дБм (100 мВт)
- 17 дБм (50 мВт)
- 14 дБм (25 мВт)
- 11 дБм (12.5 мВт)
- 8 дБм (6.25 мВт)
- 5 дБм (3.13 мВт)
- 2 дБм (1.56 мВт)
- -1 дБм (0.78 мВт)

• 5 ГГц:
- 20 дБм (100 мВт)
- 17 дБм (50 мВт)
- 14 дБм (25 мВт)
- 11 дБм (12.5 мВт)
- 8 дБм ( 6.25 мВт)
- 5 дБм (3.13 мВт)
- 2 дБм (1.56 мВт)
- -1 дБм (0.78 мВт)

Чутливість приймача :

• 802.11b:
- -91 дБм при швидкості 1 Мбіт/с
- -91 дБм при швидкості 2 Мбіт/с
- -91 дБм при швидкості 5.5 Мбіт/з
- -88 дБм при швидкості 11 Мбіт/с

• 802.11g:
- -86 дБм при швидкості 6 Мбіт/с
- -86 дБм при швидкості 9 Мбіт/с
- -86 дБм при швидкості 12 Мбіт/с
- -86 дБм при швидкості 18 Мбіт/с
- -85 дБм при швидкості 24 Мбіт/с
- -83 дБм при швидкості 36 Мбіт/с
- -78 дБм при швидкості 48 Мбіт/с
- -77 дБм при швидкості 54 Мбіт/с

• 802.11a:
- -90 дБм при швидкості 6 Мбіт/с
- -90 дБм при швидкості 9 Мбіт/с
- -90 дБм при швидкості 12 Мбіт/с
- -90 дБм при швидкості 18 Мбіт/с
- -88 дБм при швидкості 24 Мбіт/с
- -85 дБм при швидкості 36 Мбіт/с
- -80 дБм при швидкості 48 Мбіт/с
- -79 дБм при швидкості 54 Мбіт/с

• 2.4-ГГц 802.11n (HT20):
- -88 дБм при MCS0
- - 87 дБм при MCS1
- -86 дБм при MCS2
- -83 дБм при MCS3
- -80 дБм при MCS4
- -76 дБм при MCS5
- -74 дБм при MCS6
- -73 дБм при MCS7
- -87 дБм при MCS8
- -85 дБм при MCS9
- -83 дБм при MCS10
- -80 дБм при MCS11
- -77 дБм при MCS12
- -73 дБм при MCS13
- -71 дБм при MCS14
- -70 дБм при MCS15

• 2.4-ГГц 802.11n (HT40):
- -85 дБм при MCS0
- -85 дБм при MCS1
- -83 дБм при MCS2
- -80 дБм при MCS3
- -77 дБм при MCS4
- -72 дБм при MCS5
- -71 дБм при MCS6
- -70 дБм при MCS7
- -85 дБм при MCS8
- -82 дБм при MCS9
- -80 дБм при MCS10
- - 76 дБм при M CS11
- -73 дБм при MCS12
- -69 дБм при MCS13
- -67 дБм при MCS14
- -66 дБм при MCS15

• 5-ГГц 802.11n ( HT20):
- -91 дБм при MCS0
- -91 дБм при MCS1
- -90 дБм при MCS2
- -87 дБм при MCS3
- -84 дБм при MCS4
- -79 дБм при MCS5
- -77 дБм при MCS6
- -76 дБм при MCS7
- -90 дБм при MCS8
- -89 дБм при MCS9
- -86 дБм при MCS10
- -83 дБм при MCS11
- -80 дБм при MCS12
- -75 дБм при MCS13
- -74 дБм при MCS14
- -72 дБм при MCS15

• 5-ГГц 802.11n (HT40):
- -78 дБм при MCS0
- -78 дБм при MCS1
- -78 дБм при MCS2
- -78 дБм при MCS3
- -78 дБм при MCS4
- -75 дБм при MCS5
- -73 дБм при MCS6
- -72 дБм при MCS7
- -76 дБм при MCS8
- -76 дБм при MCS9
- -76 дБм при MCS10
- -76 дБм при MCS11
- -76 дБм при MCS12
- -71 дБм при MCS13
- -69 дБм при MCS14
- -68 дБм при MCS15

Потужність антени:

• 2.4 ГГц: 4.0 дБ
• 5 ГГц: 3 дБ

Особливості безпеки:

• Безпека:
- 802.11i, Wi-Fi Protected Access 2 (WPA2), WPA
- 802.1X
- Advanced Encryption Standards (AES), Temporal Key Integrity Protocol (TKIP )

• EAP Type (s):
- Extensible Authentication Protocol-Transport Layer Security (EAP-TLS)
- EAP-Tunneled TLS (TTLS) або Microsoft Challenge Handshake Authentication Protocol Version 2 ( MSCHAPv2)
- Protected EAP (PEAP) v0 або EAP-MSCHAPv2
- Extensible Authentication Protocol-Flexible Authentication через Secure Tunneling (EAP-FAST)
- PEAPv1 або EAP-Generic Token Card (GTC)
- EAP-Subscriber Identity Module (SIM)

• Підтримка виявлення точок доступу шахраїв і DoS-атак

Функції:

• можливості Draft 802.11n версії 2.0:
- 2x3 MIMO-передавача з двома просторовими потоками
- Максимальний коефіцієнт об'єднання (MRC)
- Старий режим формування променя (апаратна підтримка цієї особливості; поки не включена в програмне забезпечення)
- Канали 20- і 40-МГц
- PHY швидкість передачі даних до 300 Мбіт/с
- Агрегація пакетів: A-MPDU (Tx/Rx), A-MSDU (Tx/Rx)
- 802.11 динамічний вибір частоти (DFS) (Bin 5)
- Підтримка циклічного зсуву різнорідності (CSD)

• Wi-Fi мультимедіа (WMM ™)

• Технологія M-Drive оптимізує вихідну потужність передавача

• Управління радіо-ресурсами (RRM):
Автоматичне самовідновлення оптимізує непередбачуваності вихідної потужності для зменшення мертвих точок і забезпечення високої доступності клієнтських підключень. RRM оптимізує пропускну здатність мережі і знижує впливу перешкод шляхом постійного спостереження і регулювання потужності точки доступу і налаштувань каналу, а потім завантажує балансують клієнтів для розширеного бездротового покриття.

• Технологія CleanAir:
Тільки Cisco пропонує комплексне рішення для виявлення, класифікації, визначення місця, і зменшувати вплив джерел перешкод, включаючи такі НЕ-Wi-Fi джерела, як Bluetooth, мікрохвильові печі, бездротові телефони, і інші пристрої. Маючи можливість спостерігати силу впливу перешкод безпосередньо з Wireless Control System (WCS), ви зможете активно управляти проблемами загального бездротового спектра і оптимізацією мережевий продуктивності.

• Захист керуючих кадрів:
Забезпечує аутентифікацію 802.11 керуючих кадрів в інфраструктурі бездротової мережі. Це дозволяє виявляти в мережі підмінні кадри від точок доступу або шкідливих користувачів, які намагаються захопити контроль над точками доступу інфраструктури. Якщо точка доступу виявляє шкідливу атаку, створюється звіт і він відправляється на бездротової контролер Cisco, Cisco WCS, або CiscoWorks WLSE
