Шасі OpenVox UCP1600

  • Модель: UCP1600
  • Наявність: В наявності

  • ₴53535


OpenVox UCP1600 – уніфікована комунікаційна платформа для інтеграції даних, голосу та відео в один продукт. Ідеальне рішення для державної та корпоративної системи зв'язку, створення комерційних кол-центрів та диспетчерських центрів зв'язку.

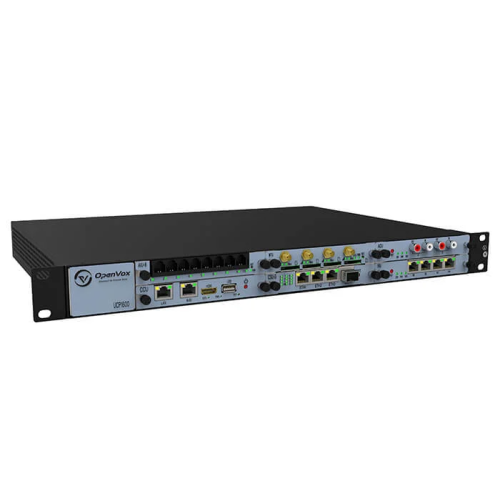

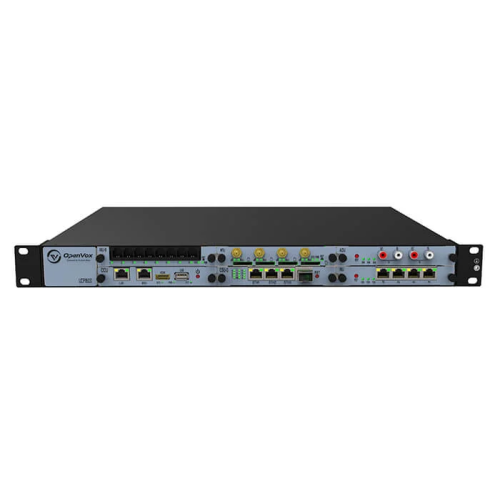

OpenVox UCP1600 є стандартним шасі висотою 1U, шириною 434 мм, довжиною 330 мм і висотою 44 мм, яке відповідно до стандартів IEC (Міжнародної електротехнічної комісії) може бути встановлене в 19-дюймовій шафі. UCP1600 має один слот для основної плати управління та чотири слоти для модулів розширення OpenVox.

Серія продуктів UCP включає шасі, головну плату управління і модульні слоти для масштабування різними модулями OpenVox. Концепція UCP полягає в тому, що користувачі можуть вибирати різні функціональні модулі розширення та продуктивні та плати управління відповідно до потреб бізнесу.

Функції шасі OpenVox серії UCP

OpenVox Unified Communication Platform (UCP) — це не просто VoIP-шлюз або IP-АТС, а гібридна уніфікована комунікаційна платформа, що поєднує функції обох рішень в одному пристрої. Завдяки підтримці різних інтерфейсних модулів система дозволяє гнучко налаштувати IP-АТС і VoIP-шлюз в межах одного шасі.

OpenVox UCP підтримує основний комутаційний блок (CSU), основний блок керування (CCU) та модульні блоки розширення. До модулів належать: модуль бездротової магістралі (WTU), модуль аналогових інтерфейсів (AIU), модуль цифрової магістралі (DTU), модуль зберігання RAID (RSU) та модуль розширення сховища (SEU). Платформа забезпечує підтримку GSM/LTE-ліній, аналогових і цифрових ліній зв’язку, а також можливості RAID і розширення системи зберігання даних.

Модульна конструкція дозволяє користувачам безпосередньо встановлювати, налаштовувати чи видаляти модулі розширення, головні плати управління та мережеві модулі. Модулі розширення та мережні модулі можуть підтримувати гарячу заміну.
Модуль керування сумісний з основними платформами IMS/NGN, IPPBX та SIP-серверами і може бути встановлений з Asterisk, Elastix, Trixbox, 3CX та іншими операційними платформами VOS VoIP.

Мінімальний набір конфігурацій шасі OpenVox UCP1600:

  1. Шасі UCP1600;
  2. Мережева плата 100M;
  3. Джерело живлення змінного струму 110-220 В;
  4. Плата CCU-N-GML

Характеристики плати CCU-N-GML:

  • Процесор: Intel Quard Core N4120;
  • Оперативна пам'ять: 8 ГБ;
  • Зберігання: 128 ГБ MSATA SSD;
  • Забезпечення: USB x 1, HDMI x 1, порт Ethernet 100M x 2, порт Ethernet 1000M x 2, консоль x 1, RST x 1;
  • Підтримка: 0~500 користувачів SIP, 100 одночасних викликів

Таблиця модулів сумісних із шасі OpenVox UCP1600:

Модулі сумісні з UCP1600
CSU (Мережевий модуль) CSU-F 100M Switch; Support 100M ETH port x 2, Console x 1, RST x 1
CSU-G 1000M Switch; Support 1000M ETH port x 3, SFP x 1, RST x 1
CCU (процесорні модулі) CCU-N-BAYL 1) (VS-CCU-N2930AM) Intel Celeron Bay Trail quad-core processor; Support 100M ETH port x 2, HDMI x 1, USB x 1, RST x 1
CCU-N-GML 1) (VS-CCU-GML) Intel Celeron Gemini Laky quad-core processor; Support 100M ETH port x 2, HDMI x 1, USB x 1, RST x 1
Module Unit (Додаткові модулі) WTU (Wireless Trunk Unit) 1) VS-GWM401G 2) VS-GWM401L Підтримка 4 GSM/LTE каналів
AIU-8 (Analog Interface Unit-8) 1) VS-GWM801-O 2) VS-GWM801-S 3) VS-GWM801-O/S Підтримка 8 FXO, 8 FXS, 4 FXO та 4 FXS інтерфейсів
AIU-16 (Analog Interface Unit-16) 1) AIU-16 2) AIU-16-RJ21 Підтримка 16 FXS інтерфейсів
DTU (Digital Trunk Unit) 1) VS-ET200X 2) DTU-301 Підтримка 1/2/4 E1/T1
Audio Communication Unit 1) ACU Надання 2-канального аудіодоступу, інтерфейс Lotus Head
Channel Radio Interface Unit 1) RIU-2 2) RIU-4 Надання 2-х або 4-х канального бездротового доступу до інтеркома;
SEU (Storage Expand Unit) 1) SEU-128-SSD
2) SEU-240-SSD
3) SEU-480-SSD
4) SEU-960-SSD
5) SEU-1T-HDD
6) SEU-2T-HDD 		Підтримує 2,5-дюймові HDD чи SSD накопичувачі; (Необхідно використовувати з CCU)
RSU (RAID Storage Unit) 1) RSU-RAID RAID-сховище для захисту даних та забезпечення відмовостійкості; підтримка резервування дисків


Порівняльна таблиця основних характеристик шасі OpenVox серії UCP:

Параметри шасі серії UCP
Модель UCP1600 UCP2120 UCP4131
Слоти
  • 1 основний слот управління
  • 4 слоти для модулів
  • 2 основних слоти управління
  • 9 слотів для модулів
  • 2 основні слоти управління
  • 9 слотів для модулів
  • 2 слоти для блоків живлення
Вага 3,9 кг (CSU-F + 5 порожні панелі) 5,6 кг (CSU-F+11 порожні панелі) 9,6 кг (CSU-F+5 порожніх панелей + 2 PSU)
Габарити (мм) 44 x 434 x 330 88 x 434 x 330 176.3 x 435.8 x 330
Максимальна потужність 64 Вт 170 Вт 340 Вт
Максимальна вихідна потужність 75 Вт 200 Вт 400 Вт
Вхідний струм (змінний струм) 1A 2A 4A
Вхідна напруга (змінний струм) 100 В~240 В AC
Частота мережі (змінний струм) 50 Гц / 60 Гц
Напруга фідера -48 В
Відстань між абонентськими лініями 3,0 км
Температура експлуатації 0 °C ~ 45 °C
Вологість довкілля 5% ~ 95% без конденсації
Температура зберігання -40 °C ~ 70 °C
