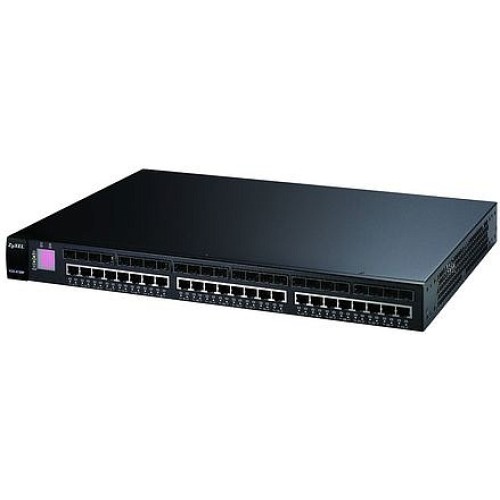

Комутатор ZyXEL XGS-4728F

Опис

Zyxel XGS-4728F - комутатор L3 + Gigabit Ethernet з 24 роз'ємами RJ-45 суміщеними з SFP-слотами, 2 портами 12G CX4 і слотом розширення

XGS-4728F забезпечує агрегацію трафіку і побудова ядра корпоративної або операторської мережі на швидкостях 10G Ethernet. XGS-4728F - це комутатор L3 + з 24 гігабітними інтерфейсами Dual Personality (RJ-45/SFP-слот Gigabit Ethernet), 2 вбудованими магістральними інтерфейсами 12 Гбіт/с і слотом для установки модуля на 2 XFP-трансивера 10G Ethernet.

Унікальна особливість комутатора - 24 універсальних порти GE, що надають виняткову гнучкість модернізації (мідь/оптика) мережі. Два вбудованих порту на 12 Гбіт/с без додаткових витрат забезпечують високошвидкісне кільце, яке може об'єднувати до 10 комутаторів XGS-4728F.

Додатково в комутатор може бути встановлений модуль EM-422 на 2 XFP-трансивера, що забезпечує підключення до магістралей 10G і побудова подвійних оптичних кілець.

комутуючу матриця має пропускну здатність 144 Гбіт/с і реалізує маршрутизацію і комутацію на повній швидкості інтерфейсів на всіх портах GE і на опціональних портах 10G . Разом з восьмирівневою чергою пріоритетів по кожному з портів і багаторівневими засобами класифікації та фільтрації трафіку L2-L4 це робить можливим безкомпромісне надання послуг Triple Play і надійно захищає дані користувачів і саму мережу від перехоплення і внутрішніх і зовнішніх атак.

комутація рівня L3 +, розширена підтримка багатоадресних розсилок (включаючи мультикаст-маршрутизацію DVMRP), класи обслуговування (DiffServ), багаторівневе резервування і висока продуктивність дозволяють побудувати широкосмугову мережу для передачі відео, голосу, даних і забезпечення безперебійної роботи критичних додатків.

Технічні характеристики:

Тип комутатора:

• Керований, рівень 3

інтерфейси:

• Загальна кількість портів: 26 + 1 слот
• Поєднані комбо-порти RJ45 1000Base-T/SFP 1000 слот: 24
• Додатковий слот для 10G Ethernet: 1
• Порт 12G з роз'ємом CX4: 2

Продуктивність:

• Матриця комутації, Гбіт/сек: 144
• Швидкість комутації, М кадрів/сек: 100
• Буфер даних, Байт: 2М
• Об'єм пам'яті flash, Байт: 8М
• Об'єм оперативної пам'яті, Байт: 128М
• Максимальний розмір кадру Jumbo frame: 9216
• Розмір таблиці MAC адрес: 16К
• Розмір таблиці адрес IPv4: 8К
• Розмір таблиці адрес IPv6: 4К
• Розмір таблиці записів маршрутизації IPv4: 8К
• Розмір таблиці записів маршрутизації IPv6: 4К
• Кількість статичних записів маршрутизації IPv4: 50
• Кількість статичних записів маршрутизації IPv6: 64
• Кількість інтерфейсів маршрутизації IPv4: 64
• Кількість інтерфейсів маршрутизації IPv6: 64

Стійкість і доступність мережі:

• Протоколи IEEE 802.1D STP/802.1w RSTP/802.1s MSTP: MSTP/RSTP/STP
• Протокол об'єднання каналів IEEE 802.3ad LACP (Кількість груп/Кількість каналів в групі): 12/8
• Протокол VRRP: Так
• Можливість установки резервного БП (блок живлення): Так
• Підтримка функції Loop guard: Так
• Протокол MRSTP, власна розробка ZyXEL: Так
• Підтримка функції ErrDisable Recovery: Так

функції управління трафіком:

• кількість статичних 802.1Q VLAN/кількість динамічних VLAN: 1К/4К
• Підтримка функції Port-based VLAN: Так
• Підтримка функції Protocol-based VLAN: Так
• Підтримка функції IP subnet based VLAN: Так
• Підтримка функції VLAN trunking: Так
• Підтримка функції VLAN Translation (mapping): Так
• Підтримка функції VLAN ingress filtering: Так
• Підтримка алгоритму LACP source/destination IP: Так
• Підтримка функції GVRP : Так
• Підтримка функції 802.1ad VLAN Stacking (QinQ): Так
• Підтримка функції Selective QinQ: Так
• Підтримка функції Guest-VLAN: Так
• Підтримка функції Private VLAN: Так
Підтримка функції L2PT (Layer 2 Tunneling Protocol): Так

Функції забезпечення безпеки мережі:

• Підтримка функції 802.1x: Так
• Підтримка функції Port Security: Так
• Підтримка функції MAC authentication: Так
• Підтримка функції Layer 2 MAC filtering: Так
• Підтримка функції Layer 3 IP filtering: Так
• Підтримка функції Layer 4 TCP/UDP socket filtering: Так
• Підтримка функції BPDU Transparency: Так
• Підтримка функції Static MAC forwarding: Так
• Підтримка функції Multiple RADIUS servers: Так
• Підтримка функції Multiple TACACS + servers: Так
• Підтримка функції 802.1x призначення VLAN/bandwidth використовуючи RADIUS: Так
• Підтримка функції Login authentication by RADIUS: Так
• Підтримка функції Login authentication by TACACS +: Так
• Підтримка функції TACACS + accounting: Так
• Підтримка функції RADIUS accounting: Так
• Підтримка функції Authorization on TACACS +: Так
• Підтримка протоколу SSH v1/v2: Так
• Підтримка протоколу SSL: Так
• Підтримка функції Intrusion Lock: Так
• Підтримка функції MAC Freeze: Так
• Підтримка функції DHCP Snooping: Так
• Підтримка функції ARP Inspection: Так
• Підтримка функції Static IP/MAC binding: Так
• Підтримка функції Policy -based security filtering: Так
• Підтримка функції Port Isolation: Так
• Підтримка функції IP Source Guard: Так
• Обмеження MAC адрес в VLAN: Так
• Підтримка функції MAC Search: Так
• Підтримка функції ACL Packet Filtering IPv4/IPv6: Так
• Підтримка функції PPPoE Intermediate Agent (PPPoE Plus): Так
• Підтримка функції гнучкого налаштування поля PPPoE option 82: Так
• Підтримка функції CPU protection: Так

Функції забезпечення QoS - якість обслуговування:

• Кількість черг пріоритетів 802.1p на порт: 8
• Алгоритми роботи з чергами 802.1p: SPQ/WFQ/WRR
• Підтримка фун кції Broadcast Storm Control (Broadcast, Multicast, Unknown Unicast (DLF): Так
• Підтримка функції Rate Limiting (ingress/egress) на порту: Так
• Підтримка функції Rate Limiting, для IP/TCP/UDP на порту: Так
• Підтримка функції Rate Limiting на базі політики: Так
• Підтримка Ingress CIR для функції Bandwidth control: Так
• Підтримка функції 802.3 x flow control: Так
• Підтримка функції Port-based egress Traffic Shaping CIR/PIR: Так
• Підтримка функції Policy based Prioritization: Так
• Підтримка функції DiffServ ( DSCP): Так
• Підтримка функції Policy based CoS: Так

Підтримка ACL - списки доступу:

• На основі порту комутатора: Так
• На основі MAC адреси джерело/приймач: Так
• На основі номера VLAN: Так
• На основі пріоритету 802.1p: Так
• На основі IPv4 адрес (джерело/приймач): Так
• На основі IPv6 адрес (джерело/приймач): Так
• На основі Protocol type (ether type ): Так
• На основі портів TCP/UDP (джерело/приймач): Так
• На основі мітки DSCP: Так

Підтримка Layer 2 Multicast:

• Підтримка функції L2 Multicast: Так
• Підтримка функції IGMP Snooping (v1, v2, v3): Так
• Підтримка функції IGMP Snooping Fast Leave: Так
• Підтримка функції IGMP snooping timer and priority: Так
• Підтримка функції IGMP Snooping Statistics: Так
• Підтримка функції IGMP Throttling: Так
• Підтримка функції MVR (Multicast VLAN Registration): Так
• Підтримка функції IGMP Filtering: Так
• Підтримка функції IGMP snooping Immediate Leave: Так
• Підтримка функції IGMP Proxy/Snooping mode selection: Так
• Підтримка функції IPv6 MLD Snooping proxy: Так

Підтримка маршрутизації IP Multicast:

• Підтримка протоколів IGMP v1, v2, v3: Так
• Підтримка функції Port Based IGMP: Так
• Підтримка протоколу DVMRP: Так

Функції маршрутизації рівня 3:

• Підтримка протоколу RIP v1, v2: Так
• Підтримка протоколу OSPF v2: Так
• Підтримка функції OSPF passive interface: Так
• Підтримка функції OSPF interface priority: Так
• Підтримка функції OSPF Summary: Так
• Підтримка функції Static Route IPv6: Так
• Підтримка функції L3 Static Routing: Так
• Підтримка функції Policy Routing: Так
• Підтримка функції ECMP: Так
• Підтримка функції IP port moving: Так

Функції управління та моніторингу:

• Підтримка протоколу SNMP v1 , v2c, v3: Так
• Підтримка функції SNMP Trap group: Так
• Підтримка протоколу RMON (1,2,3,9): Так
• Підтримка протоколу ICMPv4: Так
• Підтримка протоколу Syslog: Так
• Підтримка протоколу IPv6 over Ethernet (RFC 2464): Так
• Підтримка протоколу IPv6 Addressing Architecutre (RFC 4291): Так
• Підтримка протоколу Dual stack (RFC4213): Так
• Підтримка протоколу ICM Pv6 (RFC4884): Так
• Підтримка протоколу Path MTU (RFC 1981): Так
• Підтримка протоколу Minimum Path MTU size of 1280 (RFC 5905): Так
• Підтримка протоколу Encapsulation for minimum PMTU of 1500: Так
• Підтримка протоколу Neighbour Discovery (RFC4861): Так
• Підтримка протоколу DHCPv6 Relay: Так
• Підтримка функції SNMP over UDP over IPv4/IPv6: Так
• Підтримка функції Cable Diagnostic: Так

Підтримка протоколу OAM:

• Підтримка протоколу 802.3ah OAM (Link Discoverly, Loopback): Так
• Підтримка протоколу 802.1ag CFM: Так
• Підтримка протоколу 802.1AB LLDP: Так

Управління комутатором:

• Підтримка функції iStacking (ClusterManagement): Так
• Підтримка функції Web Interface: Так
• Підтримка функції управління по console, telnet: Так
• Підтримка функції поновлення пО по FTP: Так
• Підтримка функції оновлення ПЗ по WEB (HTTP/HTTPS): Так
• за ддержка функції збереження/відновлення конфігурації: Так
• Підтримка функції Multiple login: Так
• Підтримка функції Configure Clone: Так
• Підтримка функції Multilevel CLI: Так
• Підтримка функції CLI - Cisco like: Так
• Підтримка функції DHCP relay per VLAN: Так
• Підтримка функції DHCP Client: Так
• Підтримка функції DHCP option 82: Так
• Підтримка функції Daylight Saving: Так
• Підтримка протоколу NTP: Так
• Підтримка функції Port Mirroring: Так
• Підтримка функції Port Mirroring per IP/TCP/UDP: Так
• Підтримка функції Policy-based port mirroring: Так
• Підтримка RJ 45 Out-of-band Management Port: Так
• Підтримка RS-232 Out-of-band Console Port: Так
• Підтримка функції Dual configuration files: Так
• Підтримка функції Dual Images: Так
• підтримка протоколу sFlow: Так

Підтримувані SNMP MIB:

• RFC 1066 TCP/IP-based MIB: Так
• RFC 1213, тисячі сто п'ятьдесят-сім SNMPv2c/V3 MIB: Так
• RFC 2011, 2012, 2013 SNMPv2 MIB: Так
• RFC 1493 bridge MIB: Так
• RFC 2674 bridge MIB extension: Так
• RFC 1643 ethernet MIB: Так
• RFC 2358 Ethernet-like MIB: Так
• RFC 1757 RMON group 1,2,3,9: Так
• RFC 2819,2925 Remote Management MIB: Так
• RFC 2233 (rfc2233) - SMIv2 MIB: Так
• ZyXEL private MIB: Так
• Management Information Base (MIB) for IP (RFC4293): Так
• IP Forwarding Table MIB (RFC4292): Так
• Management Information Base for Transmission Control Protocol (RFC4022): Так
• Management Information Base for User Datagram Protocol (RFC4113): Так

Фізичні характеристики і умови навколишнього середовища :

• Габарити пристрою - ширина * довжина * висота, мм: 438 * 310 * 44
• Можливість установки в 19 "стійку: Так
• Маса пристрою, кг: 4,9
• Температура навколишнього середовища при роботі, ° С: 0º + 45º C
• Температура навколишнього середовища при зберіганні, ° С: -25º - 7 0º C
• Вологість навколишнього повітря при роботі,%: 10% - 90% (відсутність конденсації)
• Наявність системи активної вентиляції: Вбудовані вентилятори
• Значення параметра надійності MTBF, годин: 119 814

Електричні характеристики і вимоги:

• Джерело електроживлення: 100 ~ 240 VAC, - 36 ~ -72 VDC (XGS-4728F DC)
• потужність, Вт: 85

Комплектація:

• Пристрій: Так
• Кабель живлення: Так
• Керівництво по установці: Так
• Чотири самоприклеюються гумові ніжки: Так
• Монтажні скоби: Так
• Гарантійний талон: Так
